随着高清视频技术的飞速发展，HD-SDI（高清串行数字接口）因其无压缩、低延迟、高画质、传输距离远等特点，已成为广播电视、安防监控、大型活动现场直播等领域的核心技术之一。构建基于HD-SDI的大型综合系统，并进行有效的系统集成，是实现高质量、高可靠音视频信号采集、传输、处理与呈现的关键。

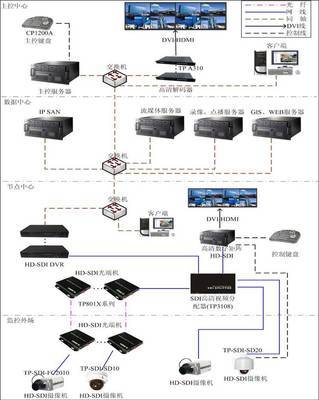

一、HD-SDI大型综合系统的核心结构

一个典型的HD-SDI大型综合系统通常采用分层、模块化的设计思想，其结构主要包含以下几个层次：

1. 信号采集层：这是系统的起点，负责将原始的音视频信号转化为标准的HD-SDI信号。主要设备包括高清摄像机、专业录像机、图形工作站等。该层要求设备具备高信噪比和稳定的信号输出能力。

1. 信号传输与分配层：此层负责将多路HD-SDI信号进行远距离、低损耗的传输和灵活分配。核心设备包括：

• 光端机/光纤传输系统：利用单模或多模光纤，可实现数公里甚至上百公里的无损耗传输，是大型场馆、城市级监控系统的骨干。

• 矩阵切换器：作为系统的“交通枢纽”，实现任意输入信号到任意输出通道的灵活切换与调度，是系统集成的核心设备之一。

• 分配放大器：对单路HD-SDI信号进行复制和多路输出，确保信号强度，并驱动后续多台设备。

1. 信号处理与控制层：这是系统的“大脑”，负责对信号进行深度加工和系统管理。包括：

• 多画面分割器：将多路信号合成显示在一个大屏幕上，便于集中监控。

• 格式转换器：将HD-SDI信号转换为HDMI、DVI、IP流等其他格式，以适应不同显示终端或网络传输的需要。

• 帧同步器与时基校正器：确保来自不同信号源（如多台摄像机）的视频信号帧同步，避免切换时出现画面撕裂或抖动。

• 中央控制系统：通常基于IP网络，通过控制软件或硬件面板，对矩阵、摄像机、显示设备等进行集中、统一的控制与编程。

1. 信号显示与记录层：系统的最终输出端，包括专业监视器、大屏幕拼接墙、高清录像机、视频服务器等，负责信号的最终呈现与长期存储。

二、HD-SDI大型综合系统的集成要点

系统集成并非设备的简单堆砌，而是将上述各层级的设备和子系统有机融合，形成一个稳定、高效、易用的整体。其关键要点在于：

1. 标准化与兼容性：确保所有设备遵循统一的HD-SDI标准（如SMPTE 292M），接口（BNC）、电平、阻抗（75Ω）等物理电气特性必须匹配。在涉及格式转换或IP化传输时，需明确协议标准（如RTSP, ONVIF等）。

1. 信号完整性管理：HD-SDI信号对传输链路质量敏感。集成时需精确计算信号衰减，合理使用高品质线缆（如同轴电缆或光纤），并在长距离传输或多次分配后加入中继或时钟恢复设备，以保持眼图张开度和时钟稳定性。

1. 同步与时钟系统：大型系统中，必须建立统一的同步基准（如使用黑场或三电平同步信号发生器），确保所有处理设备工作在相同的时基下，这是实现无缝切换和多层处理（如键控、叠加）的基础。

1. 控制系统集成：这是提升系统智能化和易用性的核心。通过中央控制系统（如Crestron, AMX或自主研发平台），将矩阵切换、摄像机PTZ控制、环境灯光调节、音量控制等跨品牌、跨协议的操作集成到一个用户界面中，实现“一键式”场景化管理。

1. 冗余与可靠性设计：对于关键任务系统（如直播、指挥中心），需考虑冗余设计。包括核心设备的备份（如双电源、主备矩阵）、信号路径的备份（如主备光纤路由）以及不间断电源（UPS）的保障。

1. 与IT系统的融合：现代大型系统往往是“SDI+IP”的混合架构。需要妥善处理SDI域与IP域（用于控制、流媒体分发、存储）的边界，通过编解码器或IP网关实现高质量视频流的网络化应用，同时确保网络带宽、QoS和安全策略满足要求。

三、典型应用场景

HD-SDI大型综合系统结构及其集成技术广泛应用于：

• 广播电视制播中心：实现演播室、转播车、总控机房之间高质量信号的调度与分发。
• 大型安防指挥中心：整合城市级监控前端（经光纤回传），在拼接大屏上进行实时监控与指挥调度。
• 高端会议中心与剧院：满足现场多机位拍摄、实时切换、大屏幕显示和录播存档的需求。
• 体育场馆与大型活动：保障现场直播信号的低延迟、高可靠性传输与制作。

###

构建HD-SDI大型综合系统是一项复杂的系统工程。其成功不仅依赖于高性能的硬件设备，更取决于对系统结构的深刻理解与精密的集成技术。通过遵循标准化原则，注重信号质量、同步控制、智能管理及冗余安全，才能打造出稳定、高效、面向未来的高清音视频骨干平台，满足各行业日益增长的视觉呈现与信息处理需求。
